VC series
雙托盤交換立式加工中 在一天內需要生產出更多的零部件，VC系列就能提供完美的解決方案。托盤數加倍，生產率提高一倍。
所屬分類：
立式加工中心
咨詢熱線：
產品詳情
特點
|
高生產力
|
卓越的加工能力
|
高速加工
|
穩定性
|
 |

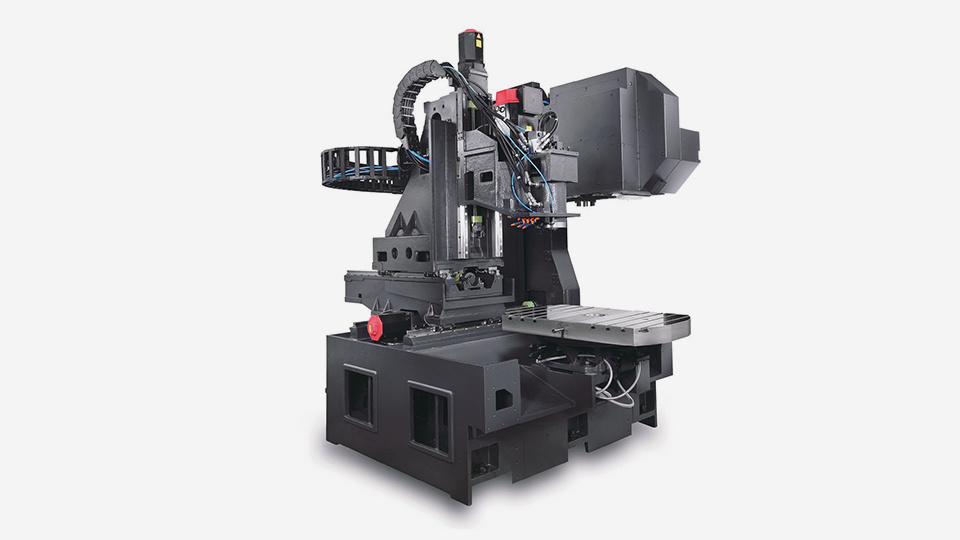

高剛性的立柱移動結構 高剛性鑄造結構具有出色的減振性能，可最大限度地減少重載造成的變形。立柱移動設計使得即使在長時間運行后也能保證高精度，并能最大限度地減少占地面積。 |
|

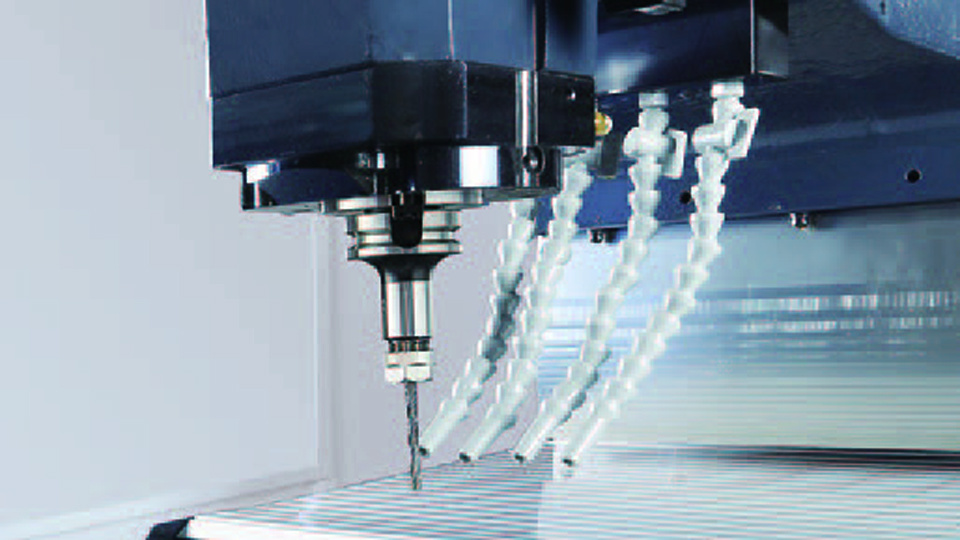

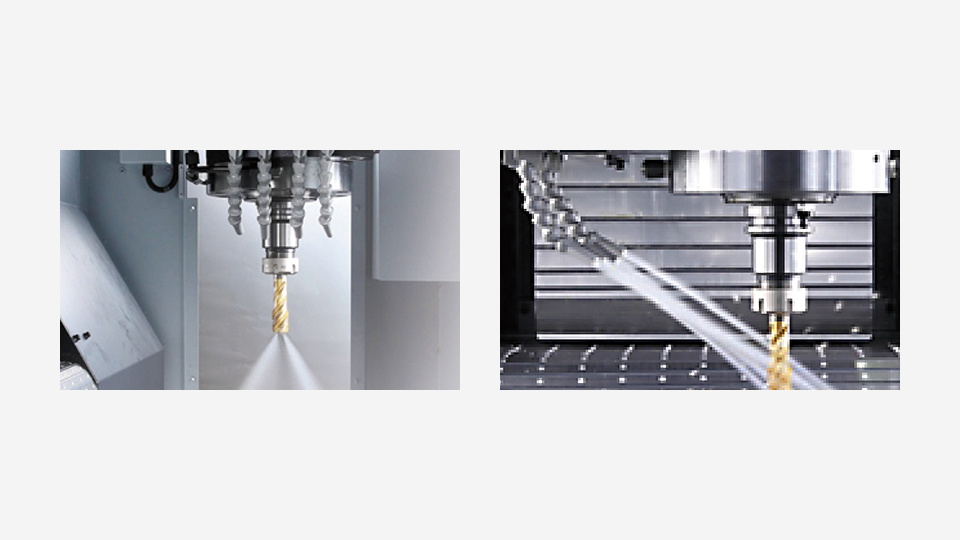

直接涂抹主軸，提高生產效率 VC 3600 : ISO #40 VC 3600/30 : ISO #30 |
 |
 |

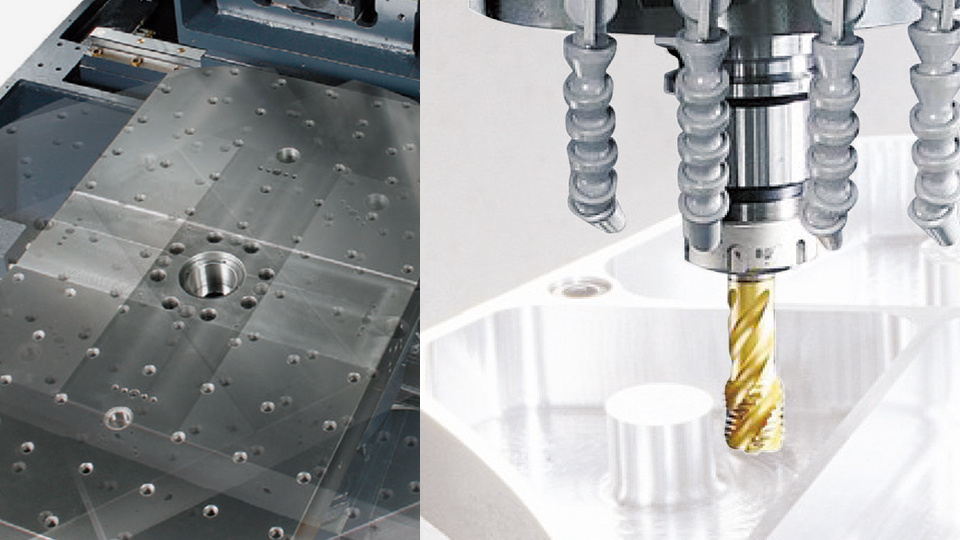

高速托盤自動交換裝置 配備標準自動轉位托盤的雙工作臺可實現工作臺定位，通過最大限度地縮短待機時間來提高生產率。 |
|
便利性 客戶可根據不同的加工需求選擇多種類型的選項。 |
 |
產品規范
本產品規范符合全球標準，各地區規范可能略有不同。
|

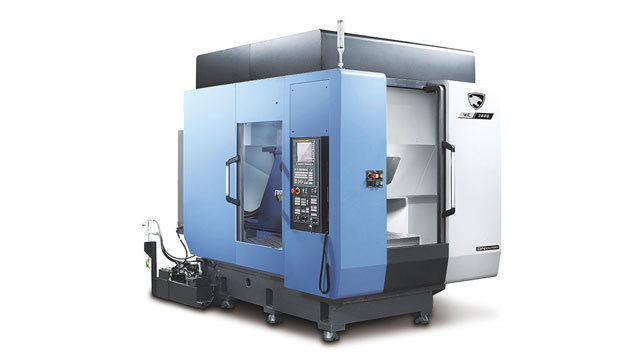

VC 3600 |

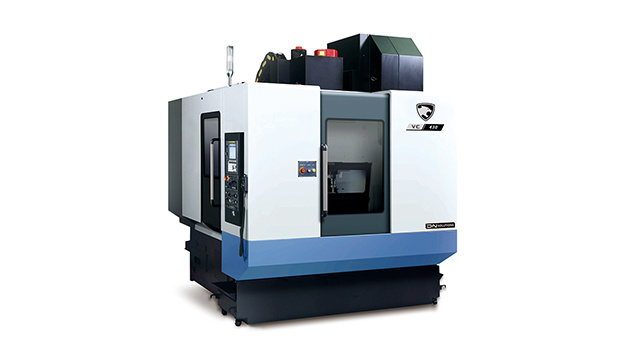

VC 430 |

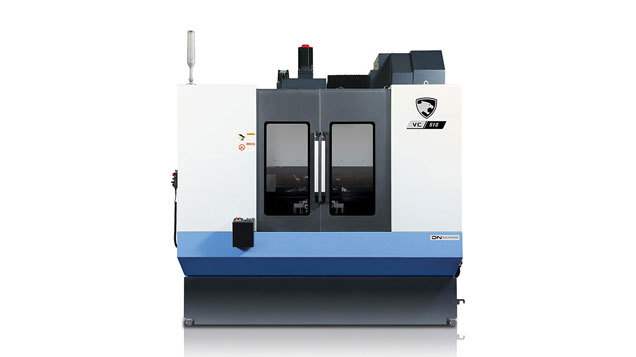

VC 510 |

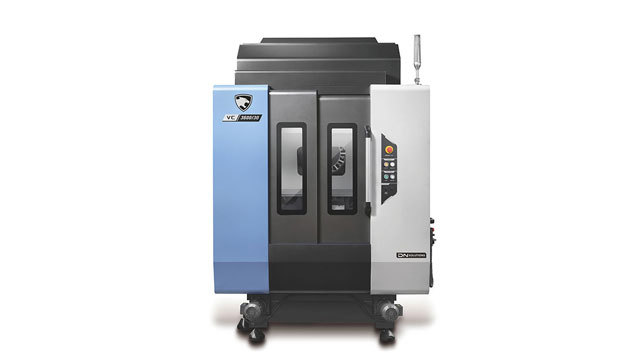

VC 3600/30 |

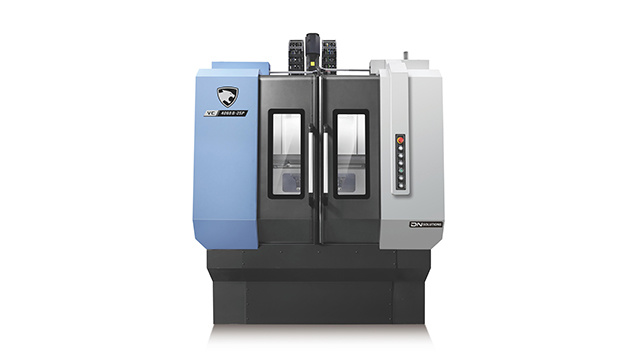

VC 4000D-2SP |
|
| 行程 | |||||
| X 軸行程 | 520 mm | 560 mm | 762 mm | 520 mm | 630 mm |
| Y 軸行程 | 360 mm | 430 mm | 516 mm | 360 mm | 400 mm |
| Z 軸行程 | 465 mm | 570 mm | 570 mm | 350 mm | 360 mm |
| 速進給 | |||||
| X 軸行程 | 48 m/min | 40 m/min | 40 m/min | 48 m/min | 48 m/min |
| Y 軸行程 | 48 m/min | 40 m/min | 40 m/min | 48 m/min | 48 m/min |
| Z 軸行程 | 48 m/min | 36 m/min | 32 m/min | 56 m/min | 48 m/min |
| 主軸 | |||||
| 最大主軸轉速 | 12000 r/min | 10000 r/min | 10000 r/min | 12000 r/min | 12000 r/min |
| 最大主軸功率 | 18.5 kW | 18.5/15 kW | 18.5/15 kW | 13 kW | 13 kW |
| 最大主軸扭矩 | 95 N·m | 117.7 N·m | 117.7 N·m | 82.7 N·m | 82.8 N.m |
| 主軸錐度 | ISO #40, 7/24 TAPER | ISO #40, 7/24 TAPER | ISO #40, 7/24 TAPER | ISO #30, 7/24 TAPER | HSK-A 63 |
| 工作臺 | |||||
| 工作臺長度 | 2×650 mm | 2×650 mm | 2×800 mm | ||
| 工作臺寬度 | 2×375 mm | 2×375 mm | 2×535 mm | ||
| 托盤尺寸 | 2-712×490 mm | 2-860×570 mm | |||
| 最大工件重量 | 2×200 kg | 2-300 kg | 2-350 kg | 2×200 kg | 2×400 kg |
| 外形尺寸 | |||||
| 長度 | 3660 mm | 2890 mm | 3260 mm | 3630 mm | 6182 mm |
| 高度 | 2010 mm | 3030 mm | 3130 mm | 2582 mm | 3310 mm |
| 寬度 | 2690 mm | 2200 mm | 2580 mm | 1740 mm | 2232 mm |
| 重量 | 5400 kg | 7800 kg | 9200 kg | 5200 kg | 12000 kg |
